20列4行带按键和背光驱动的LCD驱动控制专用电路
产品型号:
产品名称:
封装形式:

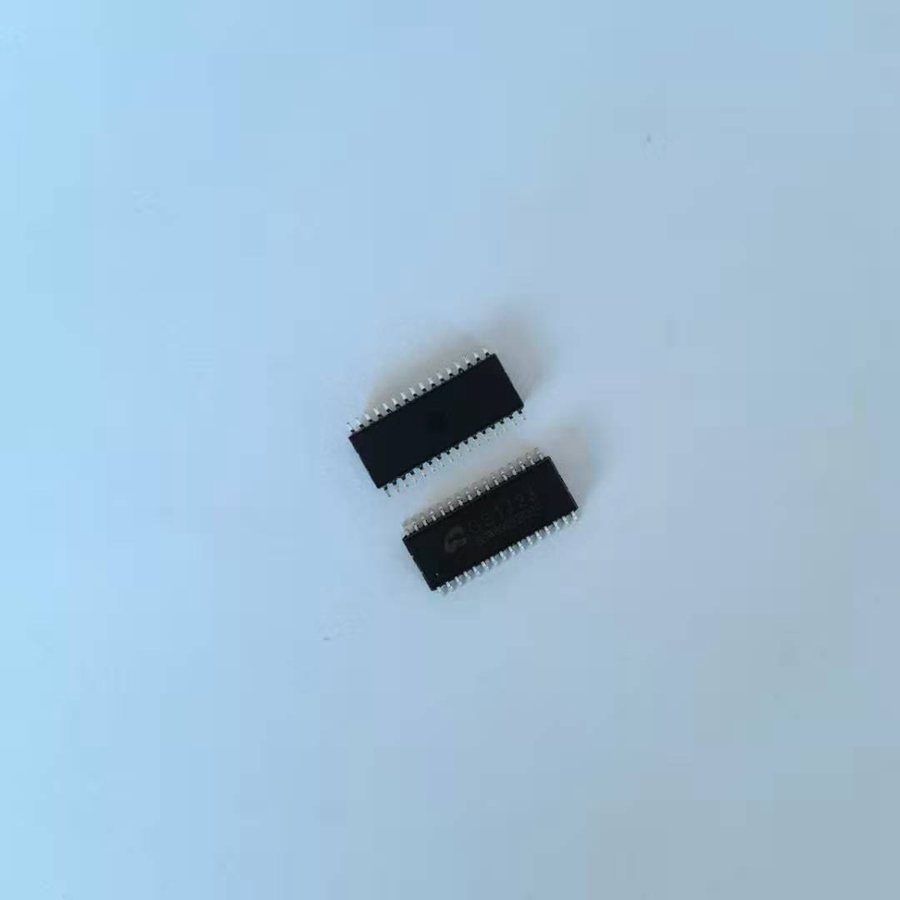

GS1723是一种带键盘扫描接口的LCD驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LCD驱动、键盘扫描、幻彩背光驱动等电路。本产品性能优良，质量可靠，无须更改解码板底层指令，与现有LED驱动IC的指令集完全兼容。现有的支持LED显示的解码板可以直接外接LCD显示前面板，不需要外加单片机进行按键扫描（或通过解码板扫描按键），也不需要外接按键扫描电路。同时支持PWM背光驱动和SW普通输入扩展口。
● 采用低功耗CMOS工艺● 显示模式：4×20 LCD驱动● 键扫描：最多4×3● 4路LED驱动，具有64级PWM，可用于LCD幻彩背光驱动● 2个通用输入接口，可连接波轮式电子编码开关● 1/2或1/3LCD驱动偏压可选● LCD工作电压可调，用于调节LCD屏的亮度● 串行接口：CLK、STB、DIO● 振荡方式：内置RC振荡（典型振荡频率为128KHz±5%）● 内置上电复位电路● 封装形式：SOP32
主要应用于VCR、空调，洗衣机，电磁炉及家庭影院等产品的显示屏驱动。
