8位带有输出锁存功能的移位寄存器
产品型号:
产品名称:
封装形式:

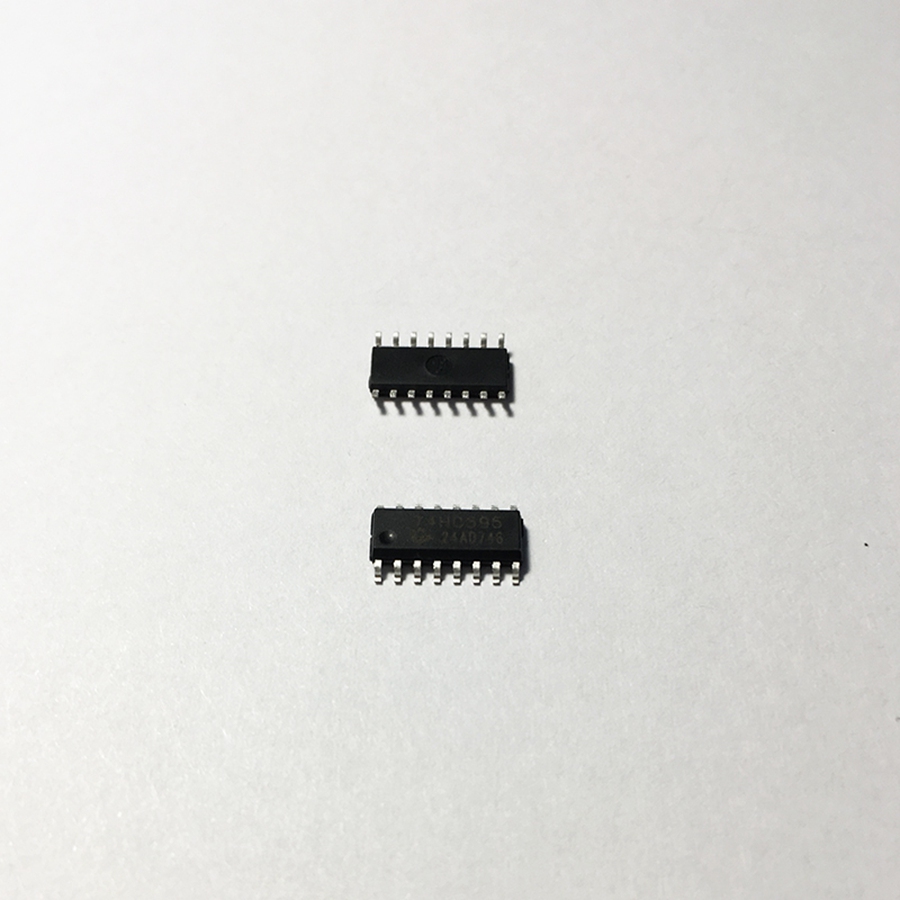

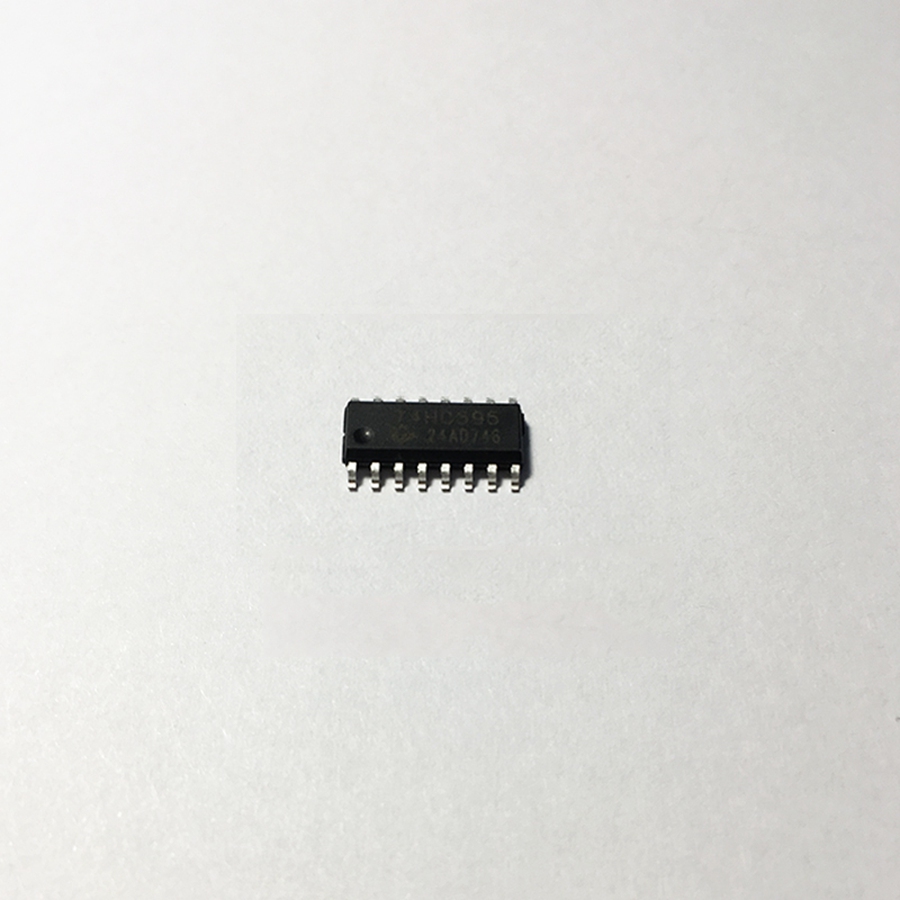

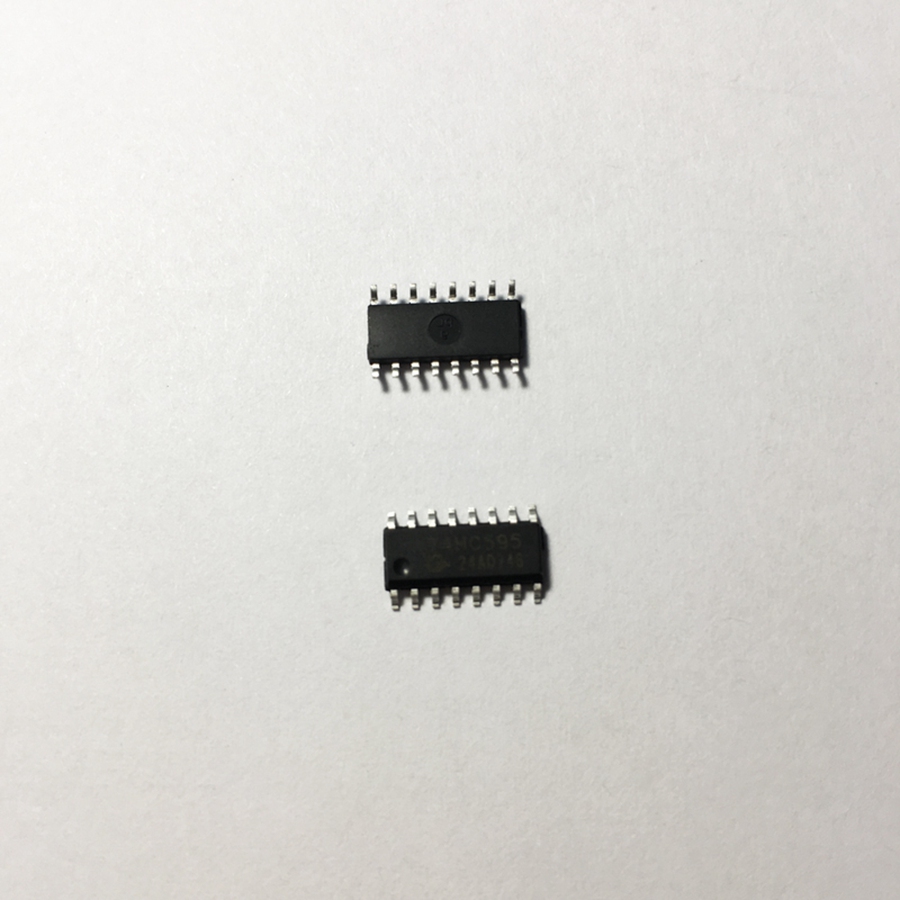

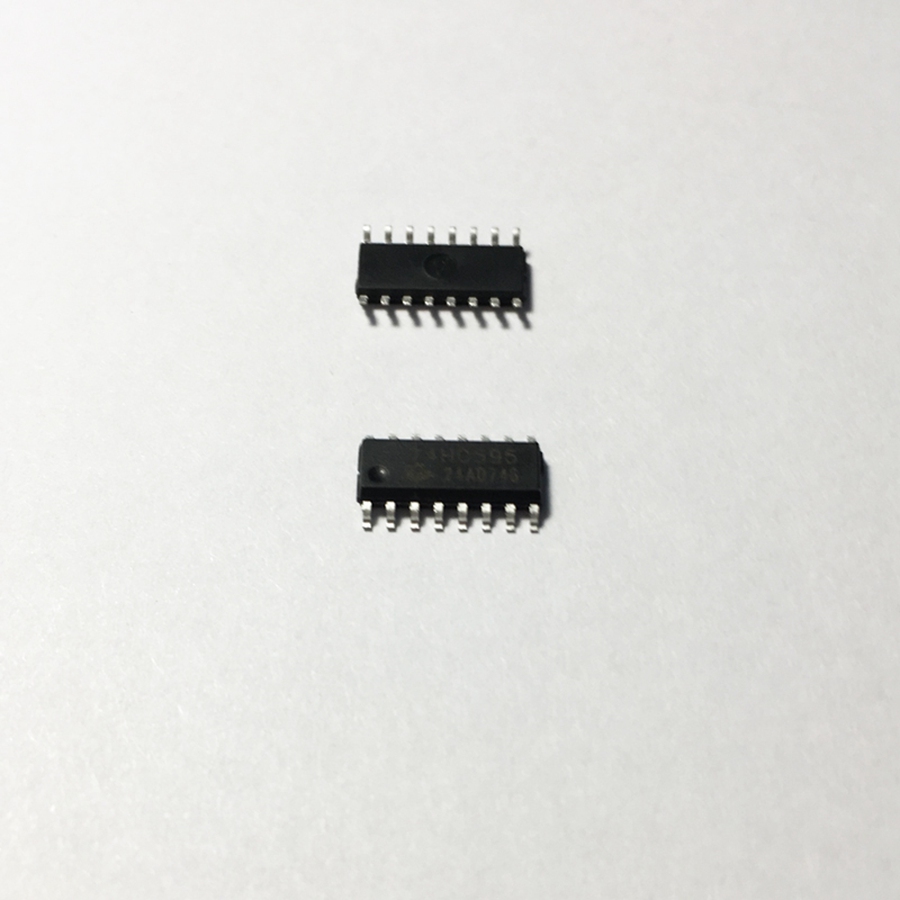

GS74HC595是一款低噪声、低功耗、高速的COMS移位寄存器，能够驱动15个LS-TTL的负载。该器件包含一个8位串行输入，并行输出的移位寄存器及带有三态输出控制的8位D型存储器。移位寄存器和存储器分别由独立的时钟提供信号。移位寄存器内置直接清零，串行输入和用于级联的串行输出功能。时钟的上升沿触发移位寄存器和存储器。如果同一个时钟提供信号，则移位寄存器的状态必须比存储器提前一个脉冲信号。
● 低静态电流：最大80uA（AiP74HC系列）● 低输入电流：最大1uA● 带存储功能的8位串行输入，并行输出的移位寄存器● 工作电压范围宽：2V-6V● 工作温度范围：-40℃～+85℃● 可级联使用● 移位寄存器可直接清零● 移位时钟频率：DC-30MHz
引脚排列图
