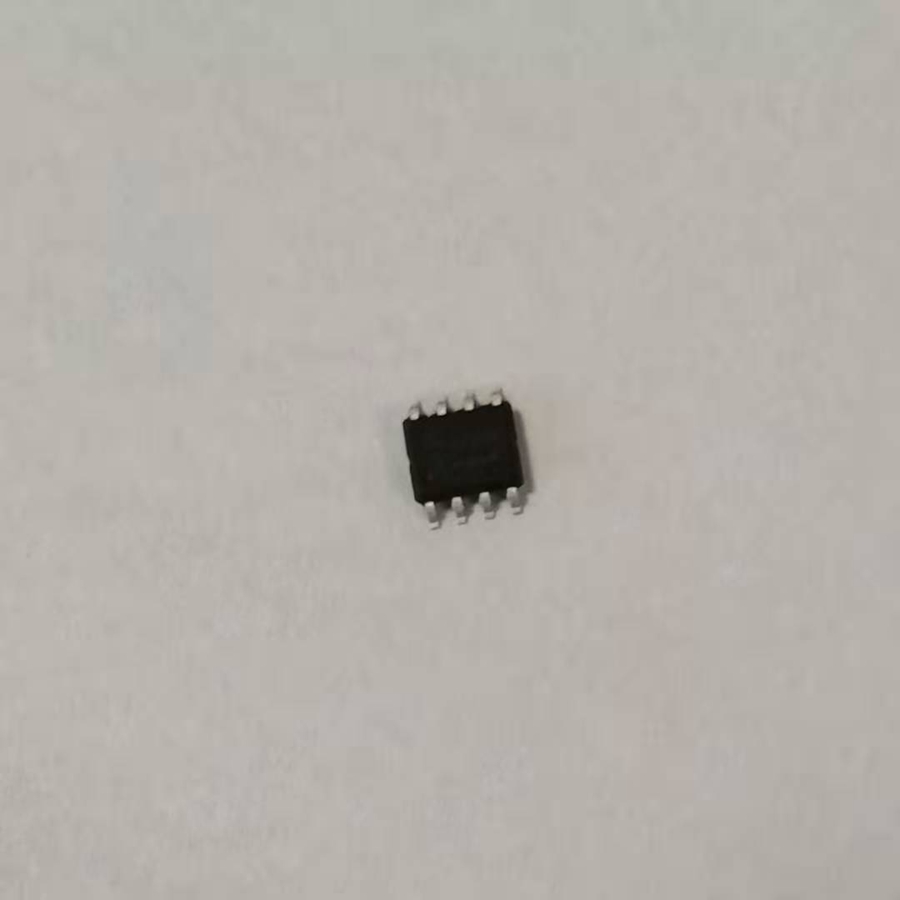

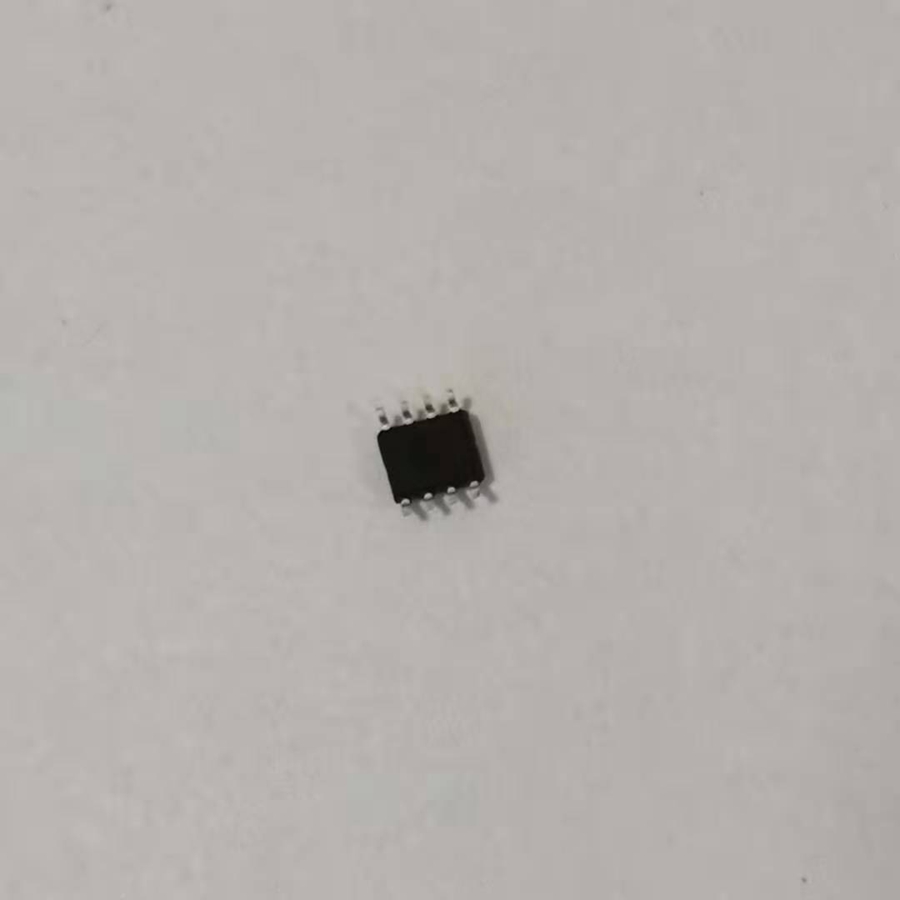

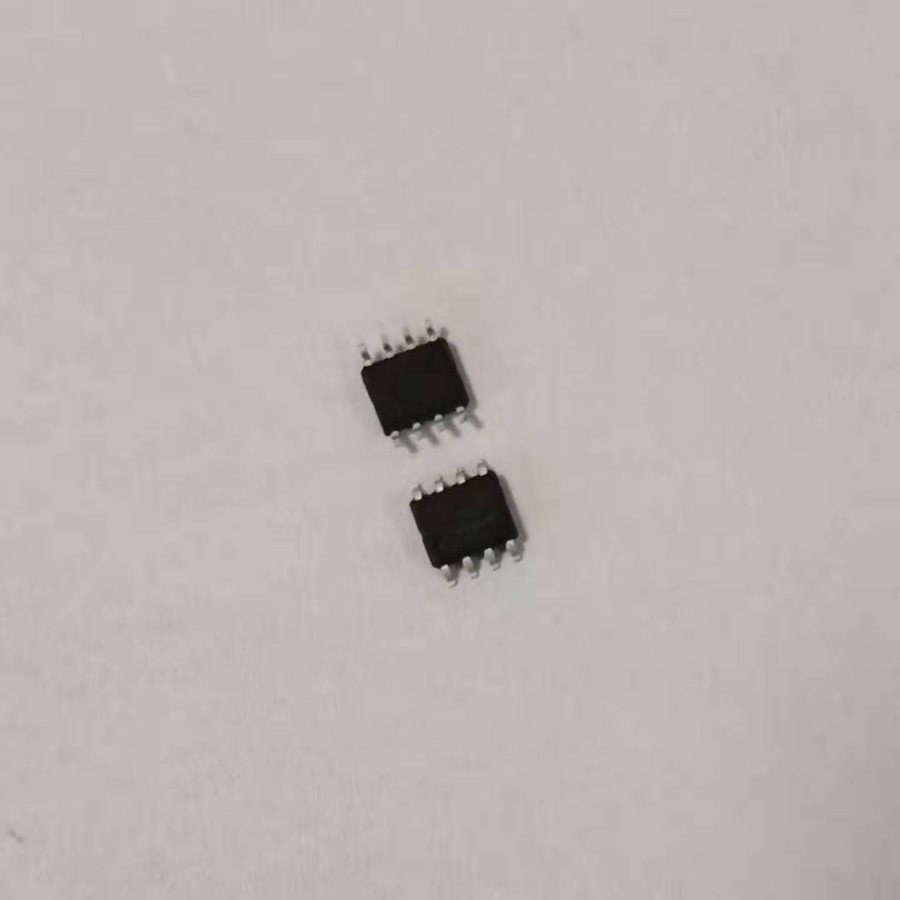

GS1380/ GS1381是一款带秒、分、时、日、星期、月、年的串行时钟计时芯片，每个月日期以及闰年自动调节，GS1380具有低功耗工作方式并用若干寄存器存储对应信息，一个32.768KHz晶振校准时钟，为了使用最小管脚，GS1380使用一个I/O口与微信息处理机相连仅使用三根引线（1 ）RST 复位；(2 ) SCLK 串行时钟；(3) I/O 口数据就可以传送1字节或8字节的字符组。因而GS1380是一种性价比极高的时钟芯片。
工具及文档：
GS1380 /GS1381与微控制器的接口软件及功能应用举例
下面首先给出基本的接口软件，然后举例说明各种功能的应用。
写保护寄存器操作
当写保护寄存器的最高位为0时，允许数据写入寄存器，写保护寄存器可以通过命令字节8E 、8F来规定禁止写入/读出。写保护位不能在多字节传送模式下写入。
Write_Enable:
MOV Command,#8Eh；命令字节为8E
MOVByteCnt,#1 ；单字节传送模式
MOV R0,#XmtDat；数据地址覆给R0
MOV XmtDat,#00h；数据内容为0 （写入允许）
ACALLSend_Byte ；调用写入数据子程序
RET
当写保护寄存器的最高位为1 时，禁止数据写入寄存器
Write_Disable:
MOV Command,#8Eh ；命令字节为8E
MOV ByteCnt,#1 ；单字节传送模式
MOV R0,#XmtDat ；数据地址覆给R0
MOV XmtDat,#80h ；数据内容为80h （禁止写入）
ACALL Send_Byte ；调用写入数据子程序
RET
以上程序调用了基本数据发送(Send_ Byte)模块及一些内存单元定义, 其源程序清单在附录中给出。下面的程序亦使用了这个模块。
时钟停止位操作
当把秒寄存器的第7位（时钟停止位）设置为0时，起动时钟开始。
Osc_Enable:
MOV Command,#80h ；命令字节为80
MOV ByteCnt,#1 ；单字节传送模式
MOV R0,#XmtDat ；数据地址覆给R0
MOV XmtDat,#00h ；数据内容为0 （振荡器工作允许）
ACALL Send_Byte ；调用写入数据子程序
RET
当把秒寄存器的第7 位时钟停止位设置为1 时，时钟振荡器停止，GS1380 进入低功耗方式，
Osc_Disable:
MOV Command,#80h ；命令字节为80
MOV ByteCnt,#1 ；单字节传送模式
MOV R0,#XmtDat ；数据地址覆给R0
MOV XmtDat,#80h ；数据内容为80h （振荡器停止）
ACALL Send_Byte ；调用写入数据子程序
RET
多字节传送方式
当命令字节为BE或BF时，CS1380 工作在多字传送模式，8 个时钟/日历寄存器从寄存器0地址开始连续读写从0位开始的数据。
例如：写入00年、6月21日、星期三、13 时、59分、59秒、程序设置如下：
Write_Multiplebyte:
MOV Command,#0Beh ；命令字节为BEh
MOV ByteCnt,#8 ；多字节写入模式（此模块为8个）
MOV R0,#XmtDat ；数据地址覆给R0
MOV XmtDat,#59h ；秒单元内容为59h
MOV XmtDat+1,#59h ；分单元内容为59h
MOV XmtDat+2,#13h ；时单元内容为13h
MOV XmtDat+3,#21h ；日期单元内容为21h
MOVXmtDat+4,#06h ；月单元内容为06h
MOV XmtDat+5,#03h ；星期单元内容为03h
MOV XmtDat+6,#0 ；年单元内容为00h
MOV XmtDat+7,#0 ；写保护单元内容为00h
ACALL Send_Byte ；调用写入数据子程序
RET
读出寄存器0-7的内容，程序设置如下：
Read_Multiplebyte:
MOV Command,#0BFh ；命令字节为BFh
MOV ByteCnt,#8 ；多字节读出模式（此模块为8个）
MOV R1,#RcvDat ；数据地址覆给R1
ACALL Receive_Byte ；调用读出数据子程序
RET
以上程序调用了基本数据接收(Receive_ Byte)模块及一些内存单元定义, 其源程序清单在附录中给出。下面的程序亦使用了这个模块。
单字节传送方式
例如：写入8 时(12小时模式)，程序设置如下：
Write_Singlebyte:
MOV Command,#84h ；命令字节为84h
MOV ByteCnt,#1 ；单字节传送模式
MOV R0,#XmtDat ；数据地址覆给R0
MOV XmtDat,#88h ；数据内容为88h
ACALLSend_Byte ；调用写入数据子程序
RET
上面所列出的程序模块“Write_ Enable”、“ Write_ Disable ”、“Osc_ Enable”、 “Osc_ Disable” 与单字节写入模块“Write_ Singlebyte”的程序架构完全相同，仅只是几个入口参数不同，本文是为了强调功能使用的不同才将其分为不同模块，用户在使用中可灵活简略。
下面模块举例说明如何单字节读出“小时”单元的内容。.
Read_Singlebyte:
MOV Command,#85h；命令字节为85h
MOV ByteCnt,#1；单字节传送模式
MOV R1,#RcvDat ；数据地址覆给R1
ACALL Receive_Byte ；调用读出数据子程序
RET
附录：数据发送与接收模块源程序清单
; CPU工作频率最大不超过20MHz
;*********************************************************************************
; P87LPC762/4 主控器发送接受数据程序
; 说明：本程序是利用Philips公司的P87LPC764 单片机(任何具有51 内核或其它合适的单片机都可在此作为主控器)的普通I/O口(如P1.2/P1.3/P1.4)实现总线的功能,对总线上的器件(本程序采用CS1380)进行读写操作。命令字节在Command，传送字节数在ByteCnt中，所发送的数据在XmtDat中，所接收的数据在RcvDat中。
;*********************************************************************************
;P87LPC762/4 主控器总线发送接受数据程序头文件
;内存数据定义
BitCnt DATA 30h; 数据位计数器
ByteCnt DATA 31h ; 数据字节计数器
Command DATA 32h ; 命令字节地址
RcvDat DATA 40H ; 接收数据缓冲区
XmtDat DATA 50H ; 发送数据缓冲区
;端口位定义
IO_DATA Bit P1.3; 数据传送总线
SCLK Bit P1.4 ; 时钟控制总线
RST Bit P1.2; 复位总线
;********************************************************************************
;发送数据程序
;名称:Send_ Byte
;描述:发送(ByteCnt)个字节给被控器CS1380
;命令字节地址在Command中
;所发送数据的字节数在ByteCnt中，发送的数据在XmtDat缓冲区中
;********************************************************************************
Send_Byte:
CLR RST ；复位管脚为低电平所有数据传送终止
NOP
CLR SCLK ；清时钟总线
NOP
SETB RST ；复位管脚为高电平逻辑控制有效
NOP
MOV A,Command ；准备发送命令字节
MOV BitCnt,#08h ；传送位数为8
S_Byte0:
RRC A ；将最低位传送给进位位C
MOV IO_DATA,C ；位传送至数据总线
NOP
SETB SCLK ；时钟上升沿发送数据有效
NOP
CLR SCLK ；清时钟总线
DJNZ BitCnt,S_Byte0 ；位传送未完毕则继续
NOP
S_Byte1: ；准备发送数据
MOV A,@R0 ；传送数据过程与传送命令相同
MOV BitCnt,#08h
S_Byte2:
RRC A
MOV IO_DATA,C
NOP
SETB SCLK
NOP
CLR SCLK
DJNZ BitCnt,S_Byte2
INC R0 ；发送数据的内存地址加1
DJNZ ByteCnt,S_Byte1 ；字节传送未完毕则继续
NOP
CLR RST ；逻辑操作完毕清RST
RET
;********************************************************************
;接收数据程序;
;名称:Receive_Byte
;描述:从被控器CS1380接收(ByteCnt)个字节数据
;命令字节地址在Command中
;所接收数据的字节数在ByteCnt中,接收的数据在RcvDat缓冲区中
;********************************************************************
Receive_ Byte:
CLR RST ；复位管脚为低电平所有数据传送终止
NOP
CLR SCLK ；清时钟总线
NOP
SETB RST ；复位管脚为高电平逻辑控制有效
MOV A,Command ；准备发送命令字节
MOV BitCnt,#08h ；传送位数为8
R_Byte0:
RRC A ；将最低位传送给进位位C
MOV IO_DATA,C ；位传送至数据总线
NOP
SETB SCLK ；时钟上升沿发送数据有效
NOP
CLR SCLK ；清时钟总线
DJNZ BitCnt,R_Byte0 ；位传送未完毕则继续
NOP
R_Byte1: ；准备接收数据
CLR A ；清类加器
CLR C ；清进位位C
MOVBitCnt,#08h ；接收位数为8
R_Byte2:
NOP
MOV C,IO_DATA ；数据总线上的数据传送给C
RRC A ；从最低位接收数据
SETB SCLK ；时钟总线置高
NOP
CLR SCLK ；时钟下降沿接收数据有效
DJNZ BitCnt,R_Byte2 ；位接收未完毕则继续
MOV @R1,A ；接收到的完整数据字节放入接收内存缓冲区
INC R1 ；接收数据的内存地址加1
DJNZ ByteCnt,R_Byte1 ；字节接收未完毕则继续
NOP
CLRRST ；逻辑操作完毕清RST
RET
END
