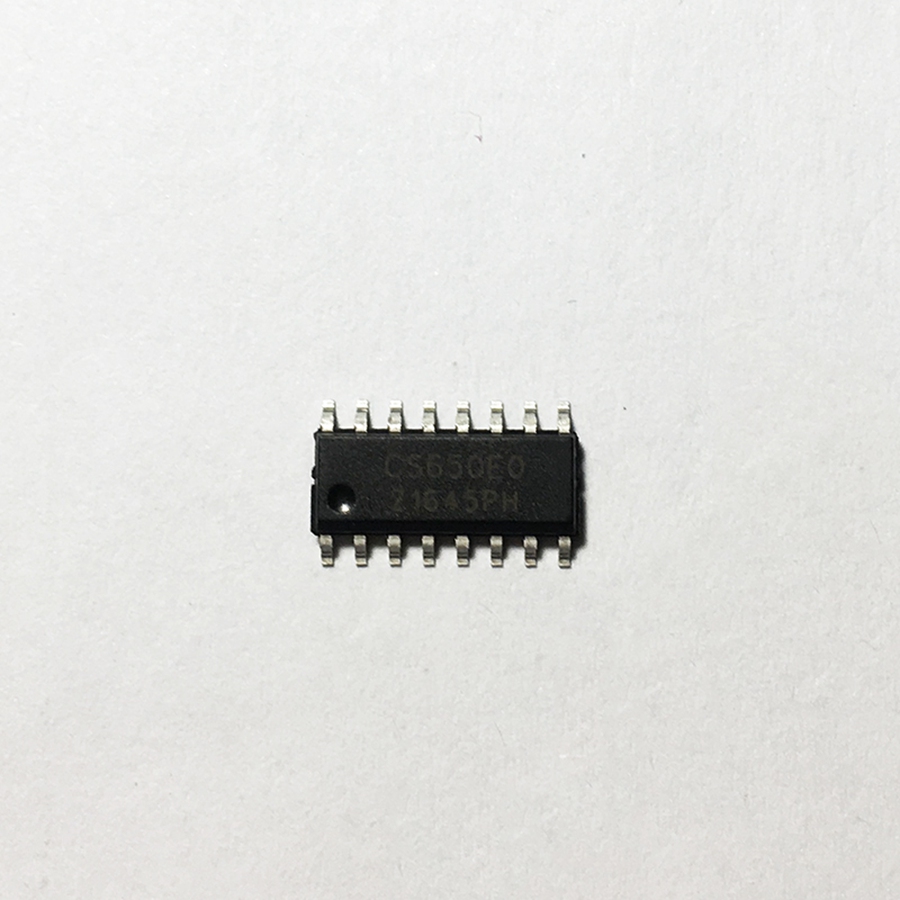

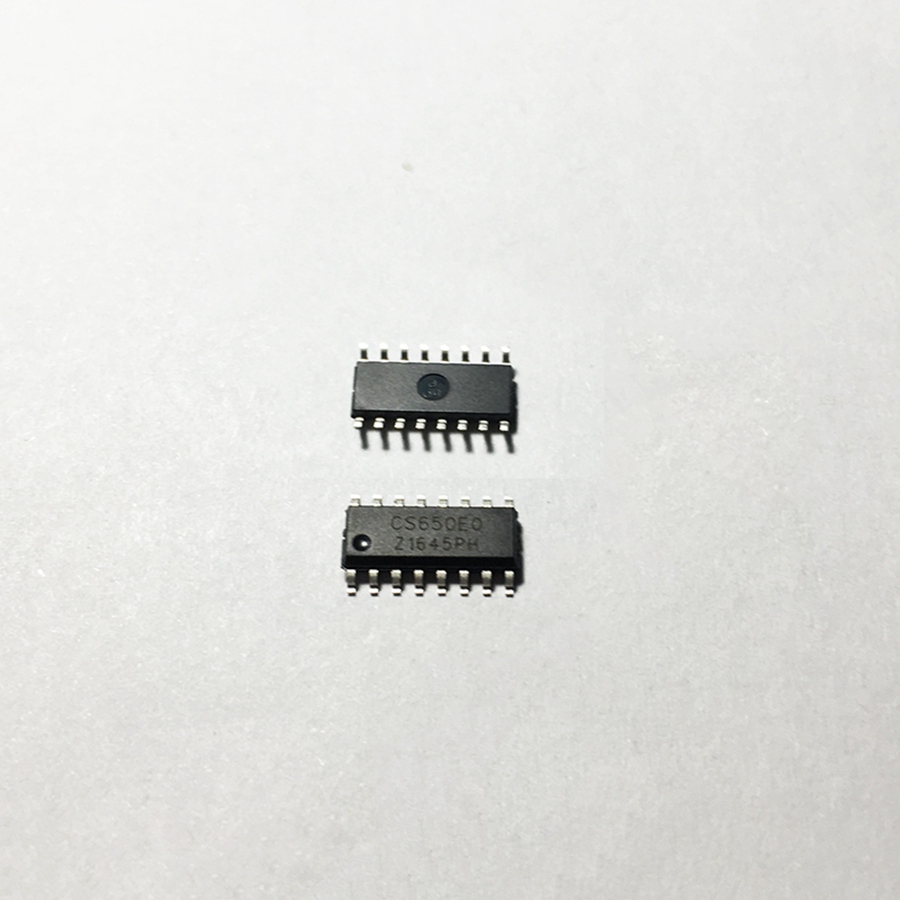

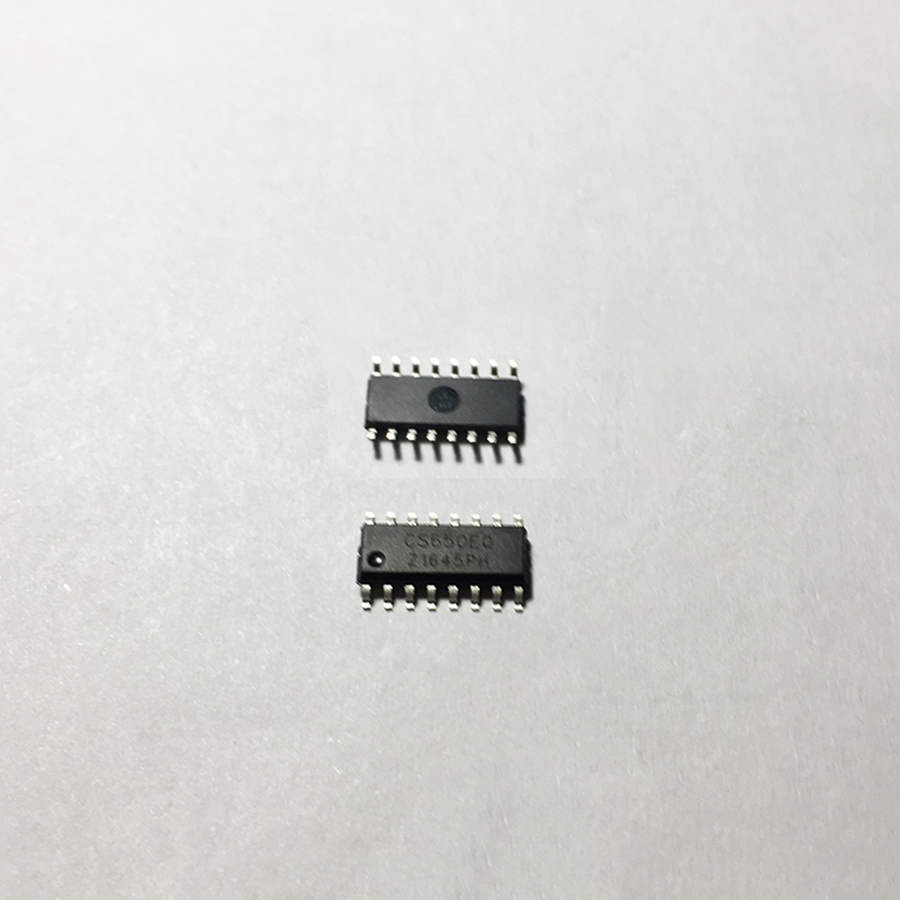

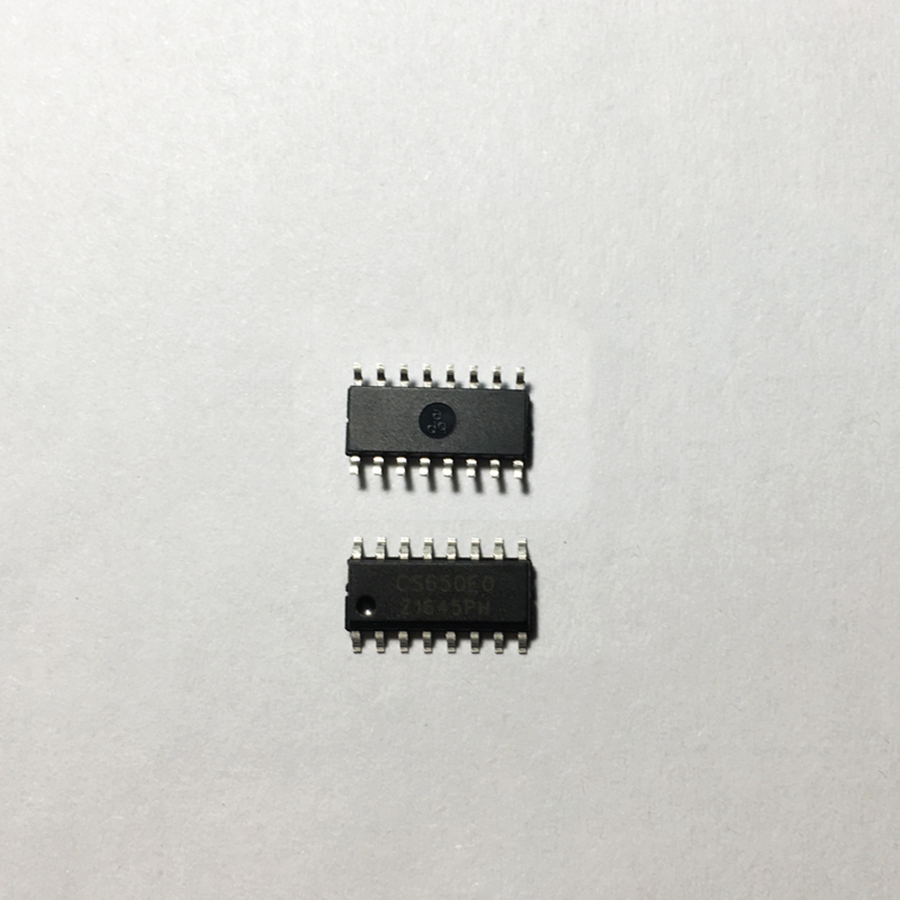

2线串口共阴极 8段4位/7*4位键盘扫描LED驱动控制专用电路
产品型号:
产品名称:
封装形式:
GS650是一种带键盘扫描电路接口的LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。
● 显示模式：8段×4位● 段驱动电流不小于25mA，字驱动电流不小于150mA.● 提供8级亮度控制● 键盘扫描：7×4bit● 高速两线式串行接口● 内置时钟振荡电路● 内置上电复位电路● 支持3V－5.5V电源电压● 使用时VCC端建议加104电容，且电容尽量靠近AiP650的VCC端口（建议小于50px）● 封装形式：SOP16
四位数码管应用电路
三位数码管应用电路
